1.產品優點/特點介紹
● 集合國內外優勢資源，研發制造的具備國際先進水平的全新一代產品
● 采用“一體式”設計理念，巧妙的豚越海面動態瞬間，外形完美融合
● 使用OTICS無限遠色差校正光學系統，觀察更加平展舒適
● 100×水浸物鏡取代傳統油鏡
● 獨創低倍減光物鏡，從高倍轉換到低倍時，不需調節亮度

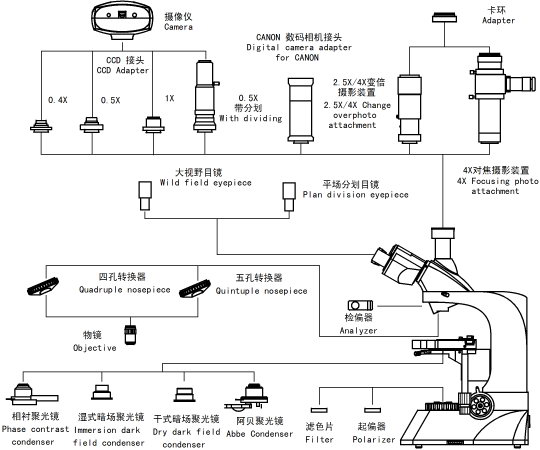

2.結構圖
3.成像圖片
相稱觀察 明場觀察 相稱觀察
技術參數 | XJB400B | XJB400T | |
光學系統 | 無限遠光學系統 F = 200毫米 | ● | ● |
觀察頭 | 雙目鏡(傾斜30?)，眼點高度可調 | ● | |
三目鏡(傾斜30?)，眼點高度可調 | ● | ||
目鏡 | 大視野 WF10X(視場數Φ22mm) | ● | ● |
分劃 10X(Φ20mm),格值0.1mm/格 | ○ | ○ | |
偏光附件 | 檢偏器(可360?旋轉) | ○ | ○ |
起偏器 | ○ | ○ | |
轉換器 | 四孔(內向式滾珠內定位) | ● | ● |
物鏡 | 無限遠平場消色差物鏡 4X/0.10 WD=19.8mm | ● | ● |
無限遠平場消色差物鏡 10X/0.25 WD=5mm | ● | ● | |
無限遠平場消色差物鏡 20X/0.40 WD=8.8mm | ○ | ○ | |
無限遠平場消色差物鏡 40X/0.65(彈簧) WD=0.66mm | ● | ● | |
無限遠平場消色差物鏡 60X/0.85(彈簧) WD=0.25mm | ○ | ○ | |
無限遠平場消色差物鏡 100X/1.25(彈簧,油 Spring, oil) WD=0.36mm | ● | ● | |
平臺 | 雙層機械移動式（尺寸：210mmX140mm, 移動范圍: 75mmX50mm | ● | ● |
聚光鏡 | 阿貝聚光鏡 NA.1.25 可上下升降 | ● | ● |
干式暗場聚光鏡 | ○ | ○ | |
濕式暗場聚光鏡 | ○ | ○ | |
濾色片 | 藍濾色片 | ● | ● |
磨砂玻璃 | ● | ● | |
綠濾色片(Φ32) | ○ | ○ | |
黃濾色片(Φ32) | ○ | ○ | |
粗微調系統 | 粗微動同軸調焦,微動格值:2μm,帶鎖緊和限位裝置. | ● | ● |
集光器 | 集光鏡中內置視場光闌 | ● | ● |
照明系統 | 6V 30W 鹵素?zé)?亮度可調 | ● | ● |
C型接口 | 0.4X | ○ | ○ |
0.5X | ○ | ○ | |
1X | ○ | ○ | |
0.5X帶分劃尺 | ○ | ○ | |
相襯裝置 | 對中望遠鏡 | ○ | ○ |
無限遠相襯平場消色差物鏡 10X/0.25 PHP | ○ | ○ | |
無限遠相襯平場消色差物鏡 20X/0.40 PHP | ○ | ○ | |
無限遠相襯平場消色差物鏡 40X/0.65 PHP(彈簧) | ○ | ○ | |
無限遠相襯平場消色差物鏡 100X/1.25 PHP(彈簧,油) | ○ | ○ | |
轉盤式相襯聚光鏡(PH-Ⅰ) | ○ | ○ | |
轉盤式相襯聚光鏡(PH-Ⅱ) | ○ | ○ | |
插板式相襯聚光鏡 | ○ | ○ | |
拉板式相襯聚光鏡 | ○ | ○ | |
注: "●"為標配, "○" 為選配
